4 squid-缓存服务器
一：概述
缓存静态资源：js、css、html、jpeg、MP4等
1）CDN（CDN内容分发网络）

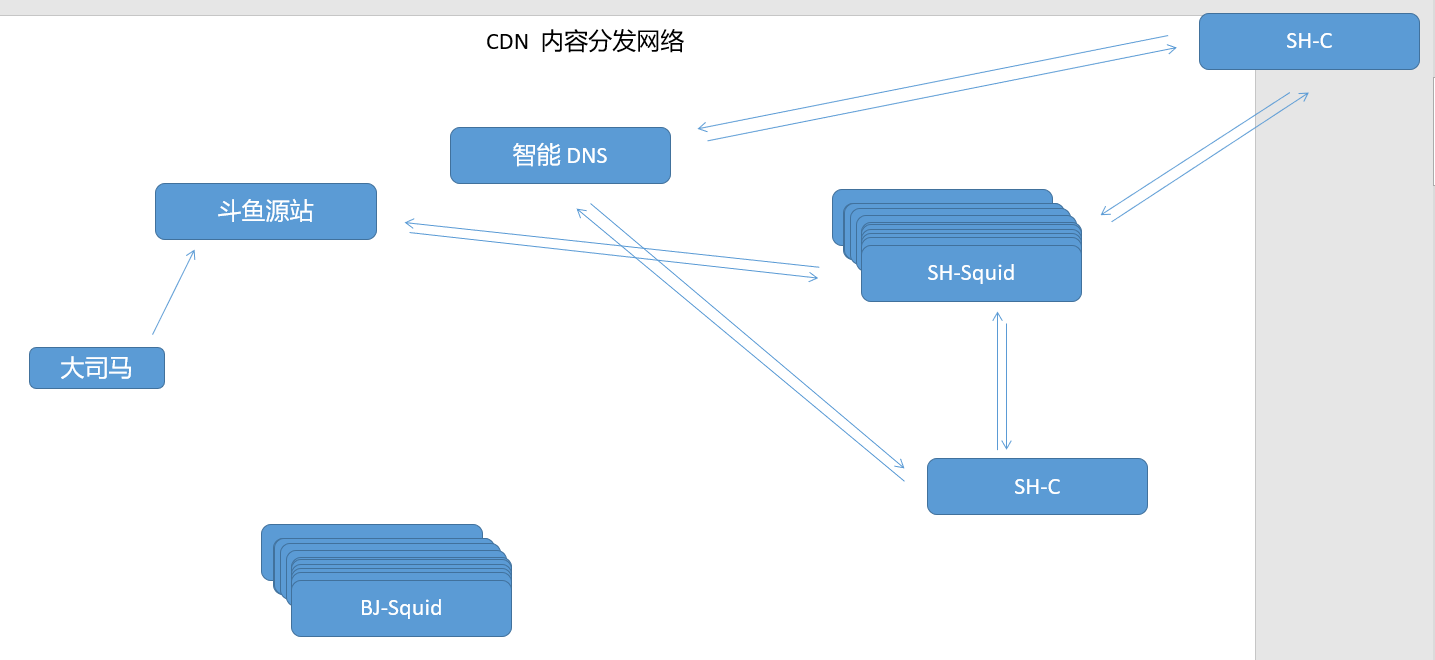

原理图：
智能DNS（DNS得分离解析）
缓存服务器：
squid：缓存服务器得守护进程
协议：http、SSL、FTP
所有的缓存元素称为对象，对象即缓存，对象存储在磁盘文件中（二级）
hash tables
digest tables
利用UFS存储，unix文件系统
Varnish：内存中存储
支持正则，进行缓存清除
Nginx：本身不支持，可添加第三方模块，从而支持缓存

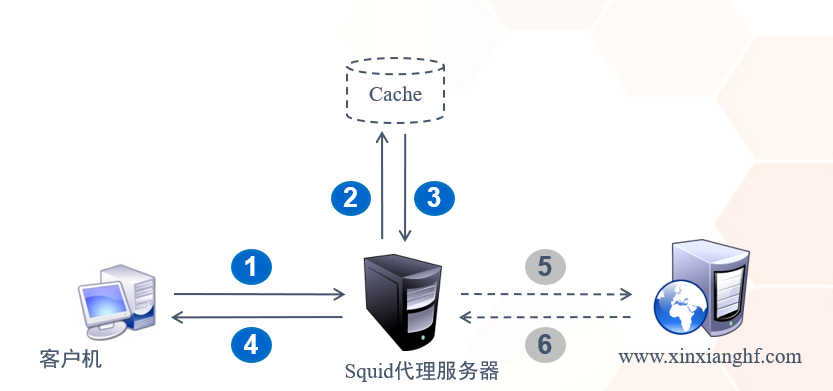

2）squid工作方式
3）代理服务器类型
传统代理：（客户端代理实现）内部访问公网，且进行数据缓存
透明代理：（iptables实现）内部访问公网，且进行数据缓存
反向代理：公网用户访问内部应用服务器，且进行数据缓存
4）squid简介
软件包：squid-3.XXX
系统服务：squid
主程序：/usr/sbin/squid
主配置文件：/etc/squid/squid.conf
默认监听端口：TCP 3128
默认访问日志：/var/log/squid/access.log
二：实验
1）传统代理模式
| 虚拟机 | 环境 | 步骤 |
|---|---|---|
| C7-1 | client ens33 192.168.20.201 vmnat1 | 1.指向C7-2为网关 2.开启代理功能 |
| C7-2 | squid ens33 192.168.20.202 vmnat1 ens34 10.10.10.12 vmnat2 |
1.安装squid 2.修改squid配置文件，启动、自启动squid服务 3.开启路由转发功能 |
| C7-3 | WebServer ens33 10.10.10.13 vmnat2 | 安装httpd，配置网站 |

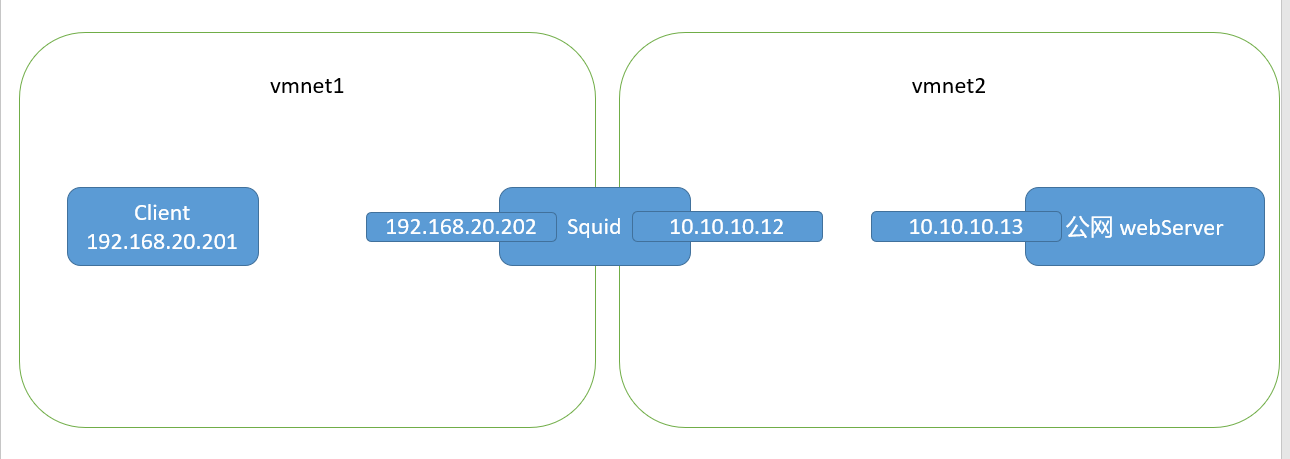

实验原理图：
squid配置文件详解：
http_port 3128 #服务端口为3128
access_log /var/log/squid/access.log squid #记录访问日志的位置
cache_mem 64 MB #squid可用的物理内存大小
cache_dir ufs /var/spool/squid 100 16 256 #缓存目录相关设置 100：磁盘可用空间为100M
16：一级目录中最大的目录个数
256：二级目录中最大的目录个数
storeUfsDirFullPath( ) #利用的函数
#一组页面的数据存储在相同的二级目录中，而且从实际情况来看，数据都是按顺序一个目录一个目录存放下去的
visible_hostname proxy.benet.com #squid自己的DNS域名
dns_testnames www.google.com www.163.com #squid自测时使用的DNS
maximum_object_size 4096 KB #不缓存的大小，超过限制后，不缓存（仍能进行代理）
reply_body_max_size 10 MB #单个文件最大代理限制，超过限制后，不会进行代理
实验步骤：
#C7-2
[root@localhost ~]# yum -y install squid
[root@localhost ~]# vim /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.ip_forward = 1
[root@localhost ~]# vim /etc/squid/squid.conf
[root@localhost ~]# egrep "^cache_dir|^visible_hostname" /etc/squid/squid.conf
cache_dir ufs /var/spool/squid 100 16 256
visible_hostname proxy.yq.com
[root@localhost ~]# systemctl enable squid --now
#C7-3
[root@localhost ~]# yum -y install httpd
[root@localhost ~]# echo "this is 10.10.10.13" > /var/www/html/index.html
[root@localhost ~]# systemctl enable httpd --now
#C7-1
[root@localhost ~]# yum -y install elinks
[root@localhost ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.20.202 0.0.0.0 UG 100 0 0 ens33
192.168.20.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33
#字符界面采用环境变量的方式，添加客户端代理；图形化再浏览器中设置代理服务器（都指向squid缓存服务器）
[root@localhost ~]# vim /etc/profile
[root@localhost ~]# tail -n 2 /etc/profile
HTTP_PROXY=HTTP://192.168.20.202:3128
export HTTP_PROXY
[root@localhost ~]# source /etc/profile

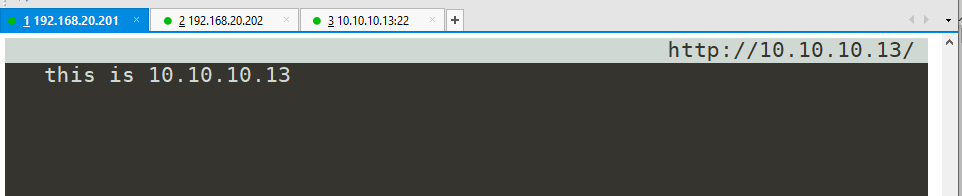

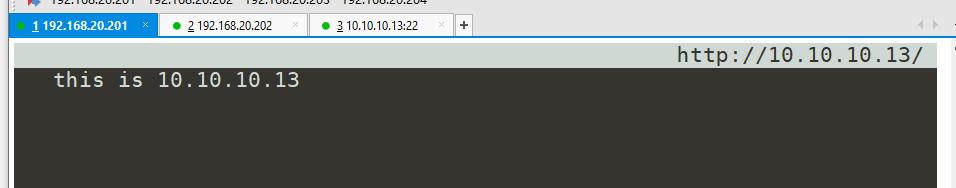

C7-1用elinks工具进行访问测试
Webserver关闭httpd服务，C7-1再次测试
#C7-3关闭httpd服务
[root@localhost ~]# systemctl stop httpd
#C7-1再次访问
[root@localhost ~]# elinks 10.10.10.13
2）透明代理模式
核心：内网机器指向squid作为网关，squid中加入SNAT规则
| 虚拟机 | 环境 | 步骤 |
|---|---|---|
| C7-1 | client ens33 192.168.20.201 vmnat1 gw:192.168.20.202 | 1.指向squid为网关 2.访问测试 |
| C7-2 | squid ens33 192.168.20.202 vmnat1 ens34 10.10.10.12 vmnat2 |
1.开启路由转发 2.修改squid配置文件，启动、自启动squid服务 3.配置iptables，写SNAT规则 |
| C7-3 | Webserver ens33 10.10.10.13 vmnat2 | 配置网站服务 |
实验原理图：
实验步骤：
#先安装软件再配置网络
[root@localhost ~]# yum -y install elinks #C7-1安装elinks软件
[root@localhost ~]# yum -y install squid #C7-2安装squid
[root@localhost ~]# yum -y install httpd #C7-3配置httpd服务
#C7-3 配置httpd服务
[root@localhost ~]# echo "this is 10.10.10.13" > /var/www/html/index.html
[root@localhost ~]# systemctl enable httpd --now
#C7-2 开启路由转发、配置squid、编写SNAT规则
[root@localhost ~]# vim /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.ip_forward = 1
[root@localhost ~]# vim /etc/squid/squid.conf
[root@localhost ~]# egrep "^cache_dir|^visible_hostname|^http_port" /etc/squid/squid.conf
http_port 192.168.20.202:3128 transparent
cache_dir ufs /var/spool/squid 100 16 256
visible_hostname proxy.yq.com
[root@localhost ~]# systemctl enable squid --now
[root@localhost ~]# iptables -t nat -A PREROUTING -i ens33 -s 192.168.20.0/24 -p tcp --dport 80 -j REDIRECT --to-ports 3128
[root@localhost ~]# service iptables save

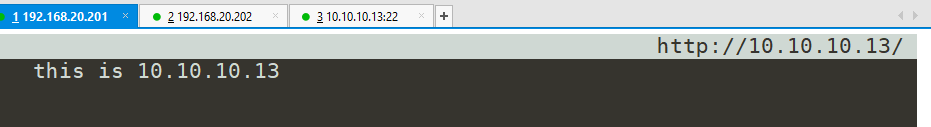

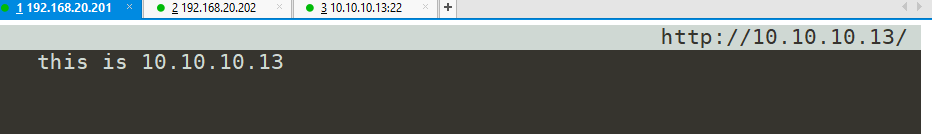

#C7-1 利用elinks工具进行测试
[root@localhost ~]# elinks 10.10.10.13
#C7-3停止httpd服务
[root@localhost ~]# systemctl stop httpd
#C7-1再次访问测试
[root@localhost ~]# elinks 10.10.10.13
测试下载限速：
应用服务器写一个100M的文件
squid重新配置squid服务，测试机测试能否下载
#C7-3 在网页主目录下写一个100M的文件
[root@localhost ~]# dd if=/dev/zero of=/var/www/html/1.txt bs=1M count=100
[root@localhost ~]# systemctl restart httpd
#C7-2 修改squid配置文件
[root@localhost ~]# vim /etc/squid/squid.conf
[root@localhost ~]# grep "reply" /etc/squid/squid.conf
reply_body_max_size 50 MB
[root@localhost ~]# systemctl reload squid
#C7-1 测试下载
[root@localhost ~]# wget http://10.10.10.13/index.html
2022-12-19 17:31:06 (1.07 MB/s) - 已保存 “index.html” [20/20])
[root@localhost ~]# wget http://10.10.10.13/1.txt
--2022-12-19 17:31:22-- http://10.10.10.13/1.txt
正在连接 10.10.10.13:80... 已连接。
已发出 HTTP 请求，正在等待回应... 403 Forbidden
2022-12-19 17:31:22 错误 403：Forbidden。
3）反向代理模式
| 虚拟机 | 环境 | 步骤 |
|---|---|---|
| C7-1 | httpd-1 ens33 192.168.20.201 vmnat1 gw:192.168.20.203 | 配置httpd服务，写两个网页 echo "20.201-1" > /var/www/html/1.html echo "20.201-2" > /var/www/html/2.html |
| C7-2 | httpd-2 ens33 192.168.20.202 vmnat1 gw:192.168.20.203 | 配置httpd服务，写两个网页 echo "20.202-1" > /var/www/html/1.html echo "20.202-2" > /var/www/html/2.html |
| C7-3 | squid ens33 192.168.20.203 vmnat1 ens34 10.10.10.13 vmnat2 |
配置squid反向代理模式，启动服务 |

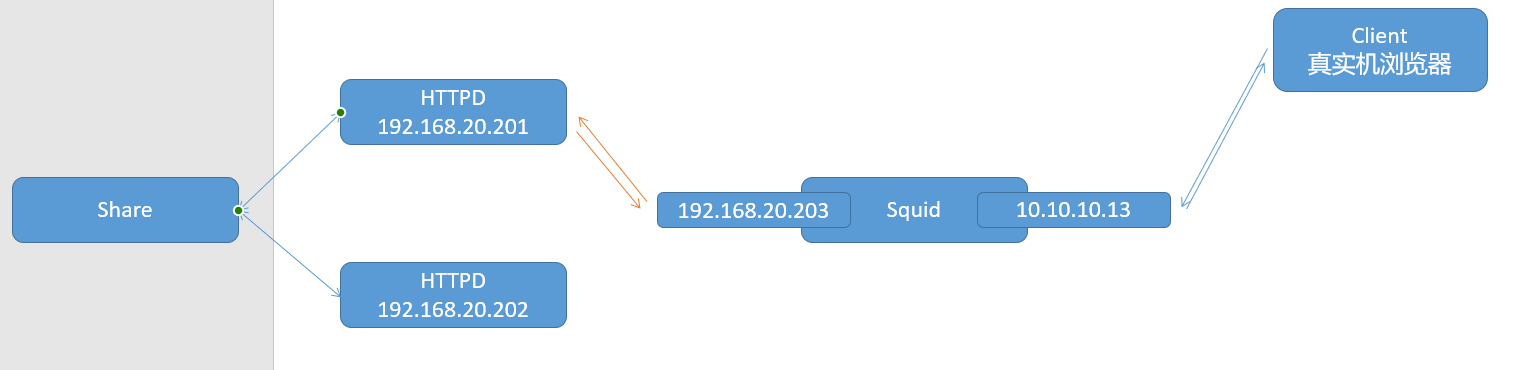

实验原理图：
实验步骤：
#先安装软件，再配置网络
[root@localhost ~]# yum -y install httpd #C7-1安装httpd
[root@localhost ~]# yum -y install httpd #C7-2安装httpd
[root@localhost ~]# yum -y install squid #C7-3安装squid
#C7-1配置httpd服务
[root@localhost ~]# echo "20.201-1" > /var/www/html/1.html
[root@localhost ~]# echo "20.201-2" > /var/www/html/2.html
[root@localhost ~]# systemctl enable httpd --now
#C7-2配置httpd服务
[root@localhost ~]# echo "20.202-1" > /var/www/html/1.html
[root@localhost ~]# echo "20.202-2" > /var/www/html/2.html
[root@localhost ~]# systemctl enable httpd --now
#C7-3配置squid反向代理模式
[root@localhost ~]# vim /etc/squid/squid.conf
[root@localhost ~]# egrep "^cache_dir|^visible|^http_port|^cache_peer" /etc/squid/squid.conf
http_port 10.10.10.13:80 vhost
cache_dir ufs /var/spool/squid 100 16 256
visible_hostname proxy.yq.com
cache_peer 192.168.20.201 parent 80 0 oringinserver round-robin
cache_peer 192.168.20.202 parent 80 0 oringinserver round-robin
[root@localhost ~]# systemctl enable squid --now

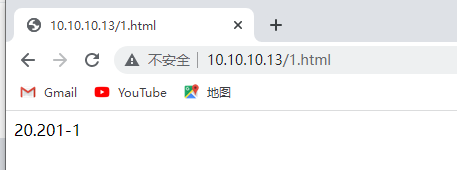

浏览器访问测试：

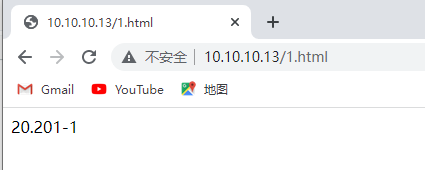

1）直接访问 10.10.10.13/1.html

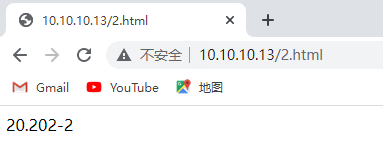

10.10.10.13/2.html

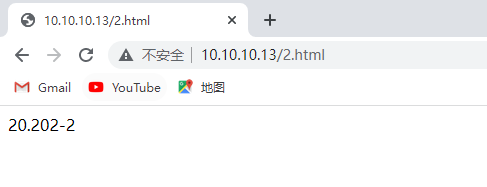

2）关闭Webserver，再次访问
[root@localhost ~]# systemctl stop httpd #C7-1停止httpd
[root@localhost ~]# systemctl stop httpd #C7-2停止httpd
三：ACL访问控制列表
配置文件相关选项 /etc/squid/squid.conf
acl 列表名称 列表类型 列表内容
http_access all或deny 列表名称
注意：
1、默认情况下，若当前客户端网段不声明放行，默认拒绝
2、若只定义ACL，不指定http_access,默认拒绝
3、当http_access dent all 被注释，且只定义了ACL，那么这个ACL则会根据最后一个http_access项，反向操作决定拒绝与否
ACL访问控制实验：
添加一个squid默认不允许的公网ip，进行测试
| 虚拟机 | 环境 | 步骤 |
|---|---|---|
| C7-1 | httpd-1 ens33 192.168.20.201 vmnat1 gw:192.168.20.203 | 配置httpd服务，写两个网页 echo "20.201-1" > /var/www/html/1.html echo "20.201-2" > /var/www/html/2.html |
| C7-2 | httpd-2 ens33 192.168.20.202 vmnat1 gw:192.168.20.203 | 配置httpd服务，写两个网页 echo "20.202-1" > /var/www/html/1.html echo "20.202-2" > /var/www/html/2.html |
| C7-3 | squid ens33 192.168.20.203 vmnat1 ens34 20.20.20.13 vmnat2 |
配置squid反向代理模式，启动服务 |
实验步骤：
#先安装软件，再配置网络
[root@localhost ~]# yum -y install httpd #C7-1安装httpd
[root@localhost ~]# yum -y install httpd #C7-2安装httpd
[root@localhost ~]# yum -y install squid #C7-3安装squid
#C7-1配置httpd服务
[root@localhost ~]# echo "20.201-1" > /var/www/html/1.html
[root@localhost ~]# echo "20.201-2" > /var/www/html/2.html
[root@localhost ~]# systemctl enable httpd --now
#C7-2配置httpd服务
[root@localhost ~]# echo "20.202-1" > /var/www/html/1.html
[root@localhost ~]# echo "20.202-2" > /var/www/html/2.html
[root@localhost ~]# systemctl enable httpd --now
#C7-3配置squid反向代理模式
[root@localhost ~]# vim /etc/squid/squid.conf
[root@localhost ~]# egrep "20.20.20|^cache_dir|^visible|^http_port|^cache_peer" /etc/squid/squid.conf
acl localnet src 20.20.20.0/24 # RFC1918 possible internal network
#添加ACL访问控制，若不添加到localnet列表名称中，也可以新建列表名称，后续需要添加 http_access allow 新建列表名称
http_port 20.20.20.13:80 vhost
cache_dir ufs /var/spool/squid 100 16 256
visible_hostname proxy.yq.com
cache_peer 192.168.20.201 parent 80 0 oringinserver round-robin
cache_peer 192.168.20.202 parent 80 0 oringinserver round-robin
[root@localhost ~]# systemctl enable squid --now

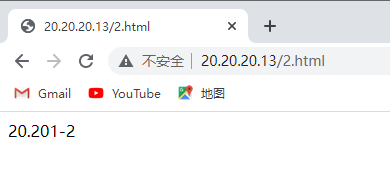

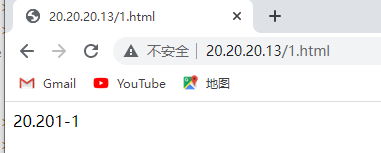

测试访问：
