第9章-Istio微服务

9.1 微服务基本介绍

9.2 微服务架构发展进程

9.3 Istio 概念、架构、组件详细介绍

9.4 在 k8s 平台安装 Istio

9.5 在 k8s 集群部署 bookinfo 在线书店，开启 istio 功能

9.6 通过 Istio 实现灰度发布

9.7 istio 核心功能演示

9.1 微服务基本介绍

微服务是一种软件架构模式，它将大型的单一应用程序拆分成一组小型、独立的服务。每个服务都专注于执行一个特定的业务功能，并通过轻量级的通信机制进行相互协作。

我们可以将大型的单一应用程序比喻为一座大厦，而微服务则是这座大厦中的许多独立的房间。每个房间代表一个微服务，拥有自己独立的功能和责任。这些微服务之间通过简单的方式进行通信，就像房间之间的门一样。

微服务的好处在于它们的独立性和可扩展性。由于每个微服务都相对较小且专注于一个特定的任务，开发团队可以更加灵活地独立开发、部署和扩展这些服务。此外，微服务可以使用不同的技术栈和编程语言，因为它们之间是通过通用的接口进行通信。

总而言之，微服务是一种将大型应用程序拆分为小型、独立服务的架构模式，通过简单的通信机制使这些服务相互协作。它们提供了灵活性、可扩展性和模块化的好处，有助于构建可靠、可维护和高效的软件系统。

9.2 微服务架构发展进程

1、单体应用阶段：最初阶段，应用程序作为一个单一的、整体的实体进行开发和部署。所有的功能和业务逻辑都集中在一个应用程序中，这种架构简单直接，但随着应用程序的不断增长和复杂性的提高，会面临扩展和维护困难的挑战。

2、服务拆分阶段：为了应对单体应用的扩展和维护困难，开始将应用程序拆分为一些较小的、独立的服务。这些服务通常按照业务功能或领域进行划分，每个服务具有自己的数据库和业务逻辑。这种拆分可以提高开发团队的独立性和效率，但服务之间的通信方式可能比较复杂。

3、微服务阶段：在微服务阶段，应用程序被进一步拆分为更小粒度的微服务。每个微服务都是一个独立的、自治的服务单元，具有清晰的职责和接口。微服务之间通过轻量级的通信机制（如 HTTP、消息队列等）进行交互。这种架构模式提供了更大的灵活性和可扩展性，使团队能够更独立地开发、部署和维护服务。

4、服务治理阶段：随着微服务数量的增加，服务之间的管理和协调变得更加复杂。在服务治理阶

段，引入了一些工具和技术来帮助管理微服务，如服务注册与发现、负载均衡、故障恢复和监控等。这些工具和技术有助于提高系统的可靠性、可用性和可维护性。

5、云原生阶段：随着云计算和容器技术的发展，微服务架构进一步演化为云原生架构。云原生架构借助容器化技术（如 Docker）和容器编排系统（如 Kubernetes），实现了更高级别的自动化、弹性和可观测性。它还鼓励采用持续交付和 DevOps 实践，使软件开发和部署更加快速和可靠。

9.3 Istio 概念、架构、组件详细介绍

9.3.1 Istio 基本介绍

Istio 是一个开源的服务网格平台，它提供了一组功能丰富的服务网格组件，用于处理微服务之间的流量路由、负载均衡、故障恢复、认证授权、监控和日志等任务。

以下是一些关键特性和组件，可以帮助更好地理解 Istio：

1、代理模型：Istio 通过在每个微服务的容器之间插入一个智能代理（Envoy）来管理服务间的通信。这些代理具有丰富的功能，可以拦截和修改流量，提供负载均衡和故障恢复机制，并与 Istio 控制平面进行通信。

2、流量管理：Istio 允许你定义细粒度的流量路由规则，可以基于请求的属性（如请求头、路径等）将请求导向不同的微服务版本或实例。它还支持灰度发布、A/B 测试和金丝雀部署等流量控制策略。

3、安全性：Istio 提供了强大的安全功能，包括服务间的认证、授权和加密通信。它可以集成现有的身份验证和授权解决方案，如 JWT、OAuth 和自定义策略。此外，Istio 还提供了流量的加密和解密功能，以保护敏感数据的传输。

4、可观测性：Istio 通过收集、聚合和可视化服务间的指标、日志和分布式追踪数据，提供全面的可观测性。它整合了流行的监控和日志系统，如 Prometheus、Grafana 和 Jaeger，使你能够实时监控和调试微服务的性能和健康状态。

5、策略和控制：Istio 的控制平面允许你定义和执行各种策略，例如流量管理策略、安全策略和配额策略。你可以通过 Istio 的配置和规则来实现服务级别的访问控制、限流和审计等。

Istio 还有其他功能和扩展，如故障注入、自动缩放、跨多集群的支持等，使你能够更好地管理和监控微服务架构。通过使用 Istio，你可以减轻微服务架构中的许多常见管理挑战，提高系统的弹性和可靠性。

9.3.2 Istio 核心特性

流量治理(traffic management)

断路器(circuit breakers)、超时、重试、多路由规则、AB 测试、灰度发布、按照百分比分配流量等。

1）断路器

互动 1：举个生活中的例子解释断路器

当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

断路器也称为服务熔断，在多个服务调用的时候，服务 A 依赖服务 B，服务 B 依赖服务 C，如果服务 C 响应时间过长或者不可用，则会让服务 B 占用太多系统资源，而服务 A 也依赖服 B，同时也在占用大量的系统资源，造成系统雪崩的情况出现。 Istio 断路器通过网格中的边车对流量进行拦截判断处理，避免了在代码中侵入控制逻辑，非常方便的就实服务熔断的能力。

在微服务架构中，在高并发情况下，如果请求数量达到一定极限（可以自己设置阈值），超出了设置的阈值，断路器会自动开启服务保护功能，然后通过服务降级的方式返回一个友好的提示给客户端。假设当 10 个请求中，有 10%失败时，熔断器就会打开，此时再调用此服务，将会直接返回失败，不再调远程服务。直到 10s 钟之后，重新检测该触发条件，判断是否把熔断器关闭，或者继续打开。

互动 2：服务降级（提高用户体验效果）

比如电商平台，在针对 618、双 11 的时候会有一些秒杀场景，秒杀的时候请求量大，可能会返回报错标志“当前请求人数多，请稍后重试”等，如果使用服务降级，无法提供服务的时候，消费者会调用降级的操作，返回服务不可用等信息，或者返回提前准备好的静态页面写好的信息。

2）超时

什么时候需要用到超时？

在生产环境中经常会碰到由于调用方等待下游的响应过长，堆积大量的请求阻塞了自身服务，造成雪崩的情况，通过超时处理来避免由于无限期等待造成的故障，进而增强服务的可用性。

通过例子来理解

nginx 服务设置了超时时间为 3 秒，如果超出这个时间就不在等待，返回超时错误

httpd 服务设置了响应时间延迟 5 秒，任何请求都需要等待 5 秒后才能返回

client 通过访问 nginx 服务去反向代理 httpd 服务，由于 httpd 服务需要 5 秒后才能返回，但nginx 服务只等待 3 秒，所以客户端会提示超时错误。

3）重试

istio 重试机制就是如果调用服务失败，Envoy 代理尝试连接服务的最大次数。而默认情况下，Envoy 代理在失败后并不会尝试重新连接服务。举个例子：

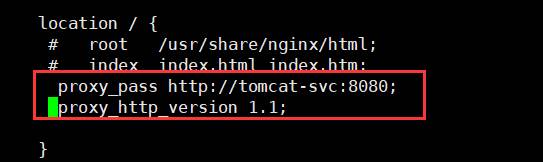

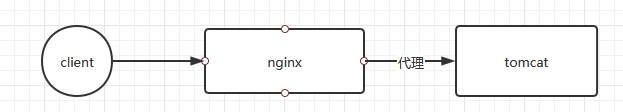

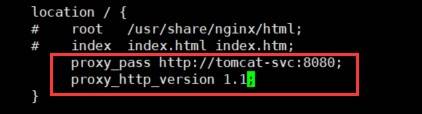

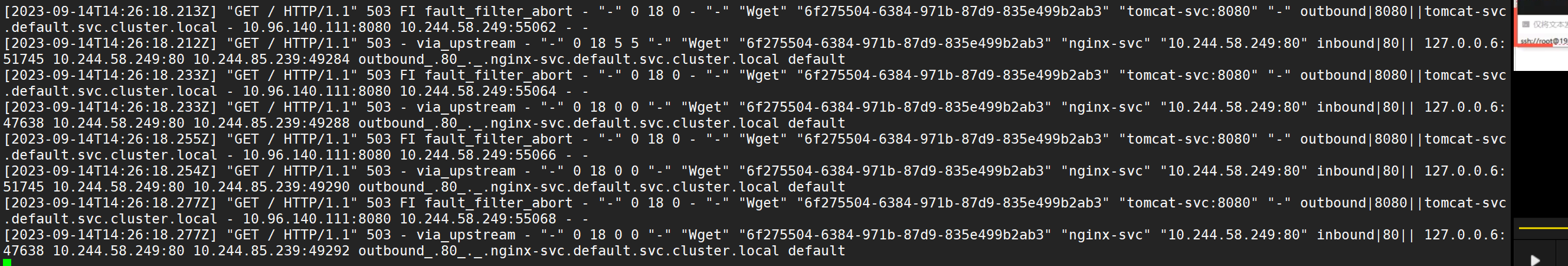

客户端调用 nginx，nginx 将请求转发给 tomcat。tomcat 通过故障注入而中止对外服务，nginx 设置如果访问 tomcat 失败则会重试 3 次。

4）按照流量百分比代理

9.3.3 Istio 架构

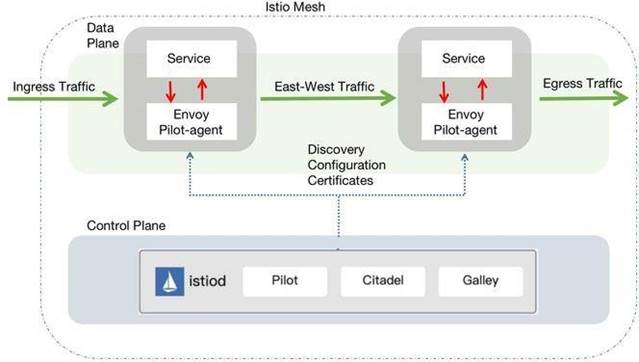

istio 服务网格从逻辑上分为数据平面和控制平面

1、数据平面由部署为 Sidecar 的一组智能代理(Envoy+Polit-agent)组成。这些代理承载并控制微服务之间的所有网络通信，管理入口和出口流量，类似于一线员工。

2、控制平面管理并配置代理来进行流量路由。

3、istio1.5+中使用了一个全新的部署模式，重建了控制平面，将原有的多个组件整合为一个单体结构istiod，这个组件是控制平面的核心，负责处理配置、证书分发、sidecar 注入等各种功能。istiod 是新本中最大的变化，以一个单体组件替代了原有的架构，在降低复杂度和维护难度的同时，也让易用性得到提升。需要注意的一点是，原有的多组件并不是被完全移除，而是在重构后以模块的形式整合在一起组成了 istiod。

数据平面：

Envoy 和 pilot-agent 打在同一个镜像中，即 Proxy。

9.4 在k8s 平台安装 Istio

9.4.1 准备安装 Istio 要的压缩包

官网下载地址：https://github.com/istio/istio

1、把压缩包上传到 k8s 的控制节点，手动解压：

[root@k8s-master01 istio]# tar -xf istio-1.13.1.tar.gz

2、切换到 istio 包所在目录下

Istio-1.13.1.tar.gz 解压的软件包包名是 istio-1.13.1，则：

[root@k8s-master01 istio]# cd istio-1.13.1

安装目录包含如下内容：

1） samples/目录下，有示例应用程序

2） bin/目录下，包含 istioctl 的客户端文件。istioctl 工具用于手动注入 Envoy sidecar 代理。

3、把 istioctl 这个可执行文件拷贝到/usr/bin/目录

[root@k8s-master01 istio-1.13.1]# cd bin/
[root@k8s-master01 bin]# cp -a istioctl /usr/local/bin/

9.4.2 安装 istio

1. 下载镜像：

上传镜像：

docker load -i examples-bookinfo-details.tar.gz
docker load -i examples-bookinfo-reviews-v1.tar.gz
docker load -i examples-bookinfo-productpage.tar.gz
docker load -i examples-bookinfo-reviews-v2.tar.gz
docker load -i examples-bookinfo-ratings.tar.gz
docker load -i examples-bookinfo-reviews-v3.tar.gz
docker load -i pilot.tar.gz
docker load -i proxyv2.tar.gz docker load -i httpbin.tar.gz

2. 安装

在 k8s 的控制节点操作

$ pwd
/root/istio/istio-1.13.1
$ istioctl install -y --set profile=demo

看到如下，说明 istio 初始化完成：

✔ Istio core installed
✔ Istiod installed                                                               ✔ Ingress gateways installed                                                     ✔ Egress gateways installed                                                     ✔ Installation complete

3. 验证 istio 是否部署成功

$ kubectl get pod -n istio-system
NAME                                   READY   STATUS        RESTARTS   AGE
istio-egressgateway-76c96658fd-7smgj   1/1     Running       0          95s
istio-ingressgateway-569d7bfb4-hzfct   1/1     Running       0          95s
istiod-74c64d89cb-lfpkl                1/1     Running       0          100s

4. 卸载 istio 集群，暂时不执行，记住这个命令即可

istioctl manifest generate --set profile=demo | kubectl delete -f -

9.5 在k8s 集群部署 bookinfo 在线书店，开启istio 功能

9.5.1 在线书店功能介绍

在线书店-bookinfo，该应用由四个单独的微服务构成，这个应用模仿在线书店的一个分类，显示一本书的信息，页面上会显示一本书的描述，书籍的细节（ISBN、页数等），以及关于这本书的一些评论。

Bookinfo 应用分为四个单独的微服务

1） productpage 这个微服务会调用 details 和 reviews 两个微服务，用来生成页面；

2） details 这个微服务中包含了书籍的信息；

3） reviews 这个微服务中包含了书籍相关的评论，它还会调用 ratings 微服务；

4） ratings 这个微服务中包含了由书籍评价组成的评级信息。

reviews 微服务有 3 个版本

1） v1 版本不会调用 ratings 服务；

2） v2 版本会调用 ratings 服务，并使用 1 到 5 个黑色星形图标来显示评分信息；

3） v3 版本会调用 ratings 服务，并使用 1 到 5 个红色星形图标来显示评分信息。

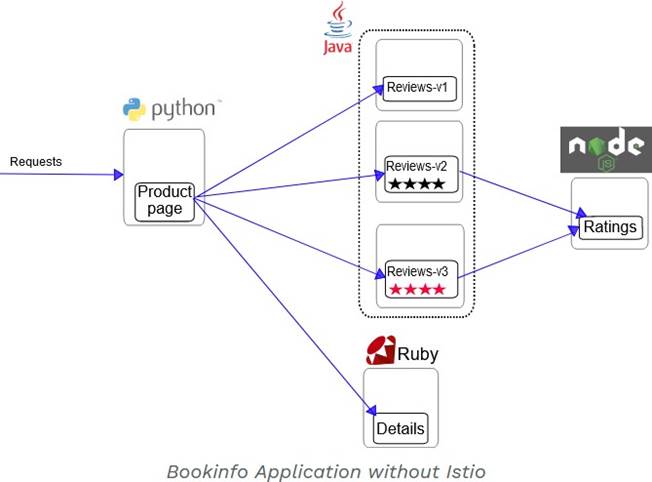

下图展示了这个应用的端到端架构

Bookinfo 应用中的几个微服务是由不同的语言编写的。这些服务对 istio 并无依赖，但是构成了一个有代表性的服务网格的例子：它由多个服务、多个语言构成，并且 reviews 服务具有多个版本。

9.5.2 部署应用

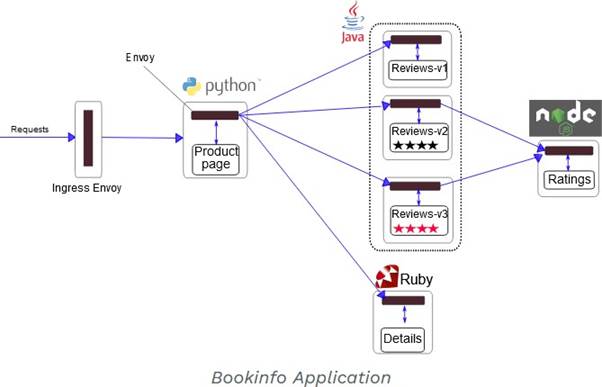

要在 Istio 中运行这一应用，无需对应用自身做出任何改变。只要简单的在 Istio 环境中对服务进行配置和运行，具体一点说就是把 Envoy sidecar 注入到每个 pod 之中。最终的部署结果将如下图所示：

所有的微服务都和 Envoy sidecar 集成在一起，被集成服务所有的出入流量都被 envoy sidecar 所劫持，这样就为外部控制准备了所需的 Hook，然后就可以利用 Istio 控制平面为应用提供服务路由、遥测数据收集以及策略实施等功能。

9.5.3 启动应用服务

1. 进入 istio 安装目录。

2. istio 默认自动注入 sidecar

**需要为 default 命名空间打上标签 istio-injection=enabled **

$ kubectl label namespace default istio-injection=enabled

3. 使用 kubectl 部署应用

$ pwd
/root/istio/istio-1.13.1

$ vim samples/bookinfo/platform/kube/bookinfo.yaml

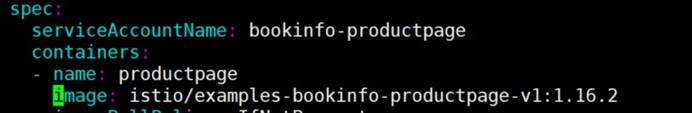

修改镜像：

        image: istio/examples-bookinfo-productpage-v1:1.16.2

$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

上面的命令会启动全部的四个服务，其中也包括了 reviews 服务的三个版本（v1、v2 以及 v3）。

4.确认所有的服务和 Pod 都已经正确的定义和启动：

$ kubectl get service
NAME          TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
details       ClusterIP   10.102.79.217    <none>        9080/TCP   6m17s
kubernetes    ClusterIP   10.96.0.1        <none>        443/TCP    21d
productpage   ClusterIP   10.109.97.72     <none>        9080/TCP   6m16s
ratings       ClusterIP   10.107.246.55    <none>        9080/TCP   6m17s
reviews       ClusterIP   10.102.248.105   <none>        9080/TCP   6m16s

$ kubectl get pod
NAME                              READY   STATUS    RESTARTS   AGE
details-v1-567754d5d9-ztlwv       2/2     Running   0          8m6s
productpage-v1-857fcc5584-g4s4r   2/2     Running   0          8m6s
ratings-v1-94cb45f77-dbsnx        2/2     Running   0          8m6s
reviews-v1-6f9d875c6c-z7f4x       2/2     Running   0          8m6s
reviews-v2-7c77fcc7f7-kg7h9       2/2     Running   0          8m6s
reviews-v3-f4949cfcf-lz25h        2/2     Running   0          8m6s

拓展：解决k8s中命名空间无法删除的问题

解决k8s中命名空间无法删除的问题

想要去删除k8s中的一个指定命名空间，刚开始使用命令

$ kubectl delete ns qatest
## 或者使用
kubectl  delete ns qatest --force --grace-period=0

使用以上两种命令均无法成功删除命名空间，只会使命名空间的状态为Terminating状态

使用以下方法成功删除

1）使用命令

$ kubectl get namespace devlopment -o json > temp.json

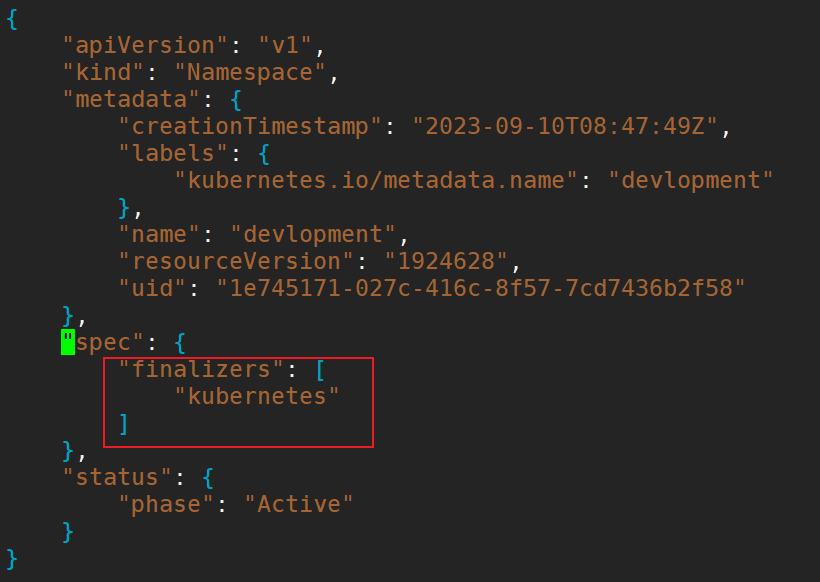

编辑temp.json，删除以下部分：

2）使用kubectl代理，执行命名

$ kubectl proxy --port=8080

并开启一个新终端，访问测试

$ curl http://localhost:8080/api/

3）使用http接口进行删除

curl -k -H "Content-Type: application/json" -X PUT --data-binary @temp.json http://127.0.0.1:8080/api/v1/namespaces/qatest/finalize

5. 确认 Bookinfo 应用是否正在运行

在某个 Pod 中用 curl 命令对应用发送请求，例如 ratings：

$ kubectl exec -it $(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}') -c ratings -- curl productpage:9080/productpage | grep -o "<title>.*</title>"

显示如下：

6. 确定 Ingress 的 IP 和端口

现在 Bookinfo 服务已经启动并运行，你需要使应用程序可以从 Kubernetes 集群外部访问，例如从浏览器访问，那可以用 Istio Gateway 来实现这个目标。

1） 为应用程序定义 Ingress 网关：

$ pwd
/root/istio/istio-1.13.1

$ kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

2） 确认网关创建完成：

$ kubectl get gateway
NAME               AGE
bookinfo-gateway   35s

3）确定 ingress ip 和端口

执行如下指令，明确自身 Kubernetes 集群环境支持外部负载均衡：

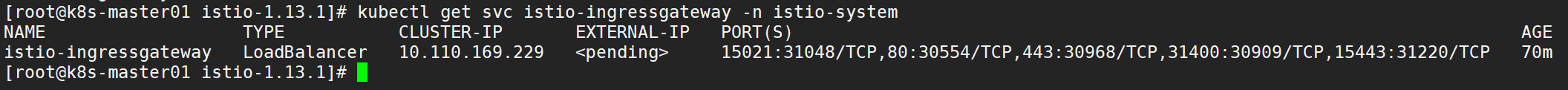

kubectl get svc istio-ingressgateway -n istio-system

如果 EXTERNAL-IP 值已设置，说明环境正在使用外部负载均衡，可以用其为 ingress gateway 提供服务。如果 EXTERNAL-IP 值为（或持续显示），说明环境没有提供外部负载均衡，无法使用 ingress gateway。在这种情况下，你可以使用服务的 NodePort 访问网关。

若自身环境未使用外部负载均衡器，需要通过 node port 访问。执行如下命令。设置 ingress 端口：

$ export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}')


## 仅查看端口
$ kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}'
30554

$ export SECURE_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="https")].nodePort}')


## 仅查看端口
$ kubectl -n istio-system get service istio-ingressgateway -o jsonpath=ec.ports[?(@.name=="https")].nodePort}'
30968

4）设置 GATEWAY_URL

[root@k8s-master01 istio-1.13.1]# INGRESS_HOST=192.168.2.201

#192.168.2.201是安装 istio 的机器，即 k8s 控制节点的 ip

$ export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

$ echo $GATEWAY_URL  ## 显示如下：

192.168.2.201:30554

确认可以从集群外部访问应用

可以用 curl 命令来确认是否能够从集群外部访问 Bookinfo 应用程序：

curl -s http://${GATEWAY_URL}/productpage | grep -o "<title>.*</title>"

显示如下：

<title>Simple Bookstore App</title>

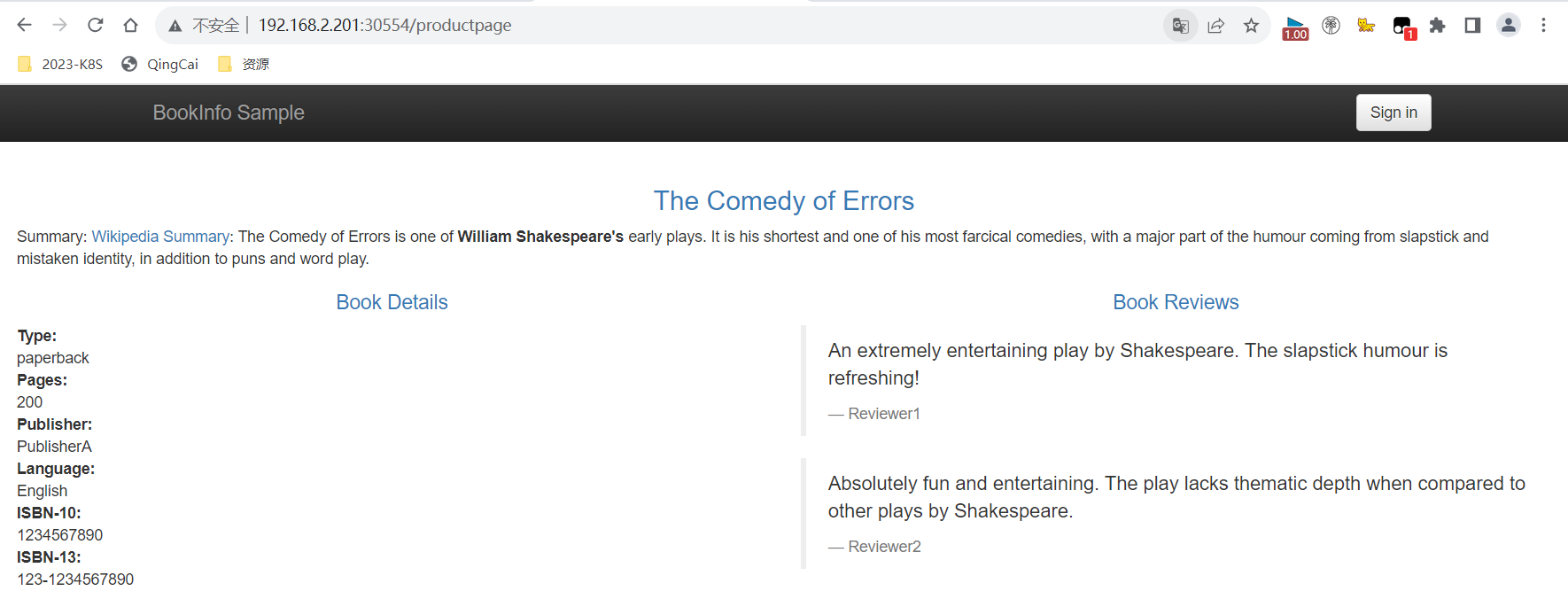

还可以用浏览器打开网址

http://$GATEWAY_URL/productpage，也就是 192.168.2.201:30554/productpage来浏览应用的 Web 页面。

如果刷新几次应用的页面，就会看到productpage 页面中会随机展示 reviews 服务的不同版本的效果（红色、黑色的星形或者没有显示)。

9.5.4 卸载 bookinfo 服务

暂时先不要卸载

可以使用下面的命令来完成应用的删除和清理了：

1.删除路由规则，并销毁应用的 Pod

$ sh samples/bookinfo/platform/kube/cleanup.sh

2.确认应用已经关停

$ kubectl get virtualservices       #-- there should be no virtual services
$ kubectl get destinationrules      #-- there should be no destination rules
$ kubectl get gateway               #-- there should be no gateway
$ kubectl get pods                  #-- the Bookinfo pods should be deleted

9.6 通过 Istio 实现灰度发布

9.6.1 什么是灰度发布？

灰度发布也叫金丝雀部署 ，是指通过控制流量的比例，实现新老版本的逐步更替。

比如对于服务 A 有 version1、 version2 两个版本，当前两个版本同时部署，但是 version1 比例90% ，version2 比例 10% ，看运行效果，如果效果好逐步调整流量占比 80～20 ，70～30 ·····10～90 ，0，100 ，最终 version1 版本下线。

灰度发布的特点：

1） 新老板共存

2） 可以实时根据反馈动态调整占比

3） 理论上不存在服务完全宕机的情况。

4） 适合于服务的平滑升级与动态更新。

9.6.2 使用 istio 进行金丝雀发布

工作节点上传镜像并导入：

$ docker load -i canary-v2.tar.gz
$ docker load -i canary-v1.tar.gz

创建金丝雀服务

$ cat deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: appv1
  labels:
    app: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: v1
      apply: canary
  template:
    metadata:
      labels:
        app: v1
        apply: canary
    spec:
      containers:
      - name: nginx
        image: xuegod/canary:v1
        ports:
        - containerPort: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: appv2
  labels:
    app: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: v2
      apply: canary
  template:
    metadata:
      labels:
        app: v2
        apply: canary
    spec:
      containers:
      - name: nginx
        image: xuegod/canary:v2
        ports:
        - containerPort: 80

更新：

$ kubectl apply -f deployment.yaml

创建 service

$ cat service.yaml

apiVersion: v1
kind: Service
metadata:
  name: canary
  labels:
    apply: canary
spec:
  selector:
    apply: canary
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80

更新 service.yaml 文件

$ kubectl apply -f service.yaml

查询canary svc，测试访问

$ kubectl get svc |grep canary |awk -F " " '{print $3}'
$ curl $(kubectl get svc |grep canary |awk -F " " '{print $3}')

创建 gateway

$ cat gateway.yaml

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: canary-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"

更新 gateway.yaml

$ kubectl apply -f gateway.yaml

创建 virtualservice

$ cat virtual.yaml

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: canary
spec:
  hosts:
  - "*"
  gateways:
  - canary-gateway
  http:
  - route:
    - destination:
        host: canary.default.svc.cluster.local
        subset: v1
      weight: 90
    - destination:
        host: canary.default.svc.cluster.local
        subset: v2
      weight: 10
---
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: canary
spec:
  host: canary.default.svc.cluster.local
  subsets:
  - name: v1
    labels:
      app: v1
  - name: v2
    labels:
      app: v2

更新 virtual.yaml 文件

$ kubectl apply -f virtual.yaml

获取 Ingress_port:

$ kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}'


30554

显示结果是 30554

验证金丝雀发布效果：

[root@k8s-master01 huidu]# for i in `seq 1 1000`;do curl 192.168.2.201:30554;done > 1.txt


[root@k8s-master01 huidu]# cat 1.txt |grep v1|wc -l
915
[root@k8s-master01 huidu]# cat 1.txt |grep v2|wc -l
85

打开 1.txt 可以看到结果有 约90% 次出现 v1，%10 次出现 canary-v2,符合我们预先设计的流量走向。

9.7 istio 核心功能演示

9.7.1 断路器

官网：https://istio.io/latest/zh/docs/tasks/traffic-management/circuit-breaking/

断路器是创建弹性微服务应用程序的重要模式。断路器使应用程序可以适应网络故障和延迟等网络不良影响。

测试断路器：

1、在 k8s 集群创建后端服务

$ cd istio-1.13.1
$ cat samples/httpbin/httpbin.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: httpbin
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin
  labels:
    app: httpbin
    service: httpbin
spec:
  ports:
  - name: http
    port: 8000
    targetPort: 80
  selector:
    app: httpbin
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
      version: v1
  template:
    metadata:
      labels:
        app: httpbin
        version: v1
    spec:
      serviceAccountName: httpbin
      containers:
      - image: docker.io/kennethreitz/httpbin
        imagePullPolicy: IfNotPresent
        name: httpbin
        ports:
        - containerPort: 80

把 httpbin.tar.gz 上传到工作节点，手动解压：

$ docker load -i httpbin.tar.gz


$ kubectl apply -f samples/httpbin/httpbin.yaml
## 该 httpbin 应用程序充当后端服务。

2、配置断路器

以免大量请求超出服务处理上线，整个服务崩掉

创建一个目标规则，在调用 httpbin 服务时应用断路器设置：

$ vim destination.yaml

apiVersion:  networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: httpbin
spec:
  host: httpbin
  trafficPolicy:
    connectionPool:
      tcp:
        maxConnections: 1
      http:
        http1MaxPendingRequests: 1
        maxRequestsPerConnection: 1
    outlierDetection:
      consecutiveGatewayErrors: 1
      interval: 1s
      baseEjectionTime: 3m
      maxEjectionPercent: 100

### destination.yaml 解释

apiVersion:  networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: httpbin
spec:
  host: httpbin
  trafficPolicy:
    connectionPool:
## 连接池（TCP | HTTP）配置，例如：连接数、并发请求等tcp:
      tcp:
        maxConnections: 1
## TCP 连接池中的最大连接请求数，当超过这个值，会返回 503 代码。如两个请求过来，就会有一个请求返回 503。
      http:
        http1MaxPendingRequests: 1
## 连接到目标主机的最大挂起请求数，也就是待处理请求数。这里的目标指的是 virtualservice 路由规则中配置的 destination。
        maxRequestsPerConnection: 1
## 连接池中每个连接最多处理 1 个请求后就关闭，并根据需要重新创建连接池中的连接
    outlierDetection:
## 异常检测配置，传统意义上的熔断配置，即对规定时间内服务错误数的监测
      consecutiveGatewayErrors: 1
## 连续错误数 1，即连续返回 502-504 状态码的 Http 请求错误数
      interval: 1s
## 错误异常的扫描间隔 1s，即在 interval（1s）内连续发生consecutiveGatewayErrors（1）个错误，则触发服务熔断
      baseEjectionTime: 3m
## 基本驱逐时间 3 分钟，实际驱逐时间为 baseEjectionTime*驱逐次数
      maxEjectionPercent: 100
## 最大驱逐百分比 100%

$ kubectl apply -f destination.yaml

3、添加客户端访问 httpbin 服务

创建一个客户端以将流量发送给 httpbin 服务。该客户端是一个简单的负载测试客户端，Fortio 可以控制连接数，并发数和 HTTP 调用延迟。使用此客户端来“跳闸”在 DestinationRule 中设置的断路器策略。

部署 fortio 客户端：

把 fortio.tar.gz 上传到工作节点节点，手动解压：

$ docker load -i fortio.tar.gz
$ kubectl apply -f samples/httpbin/sample-client/fortio-deploy.yaml

使用 fortio 客户端工具调用 httpbin：

[root@k8s-master01 istio-1.13.1]# kubectl get pod
NAME                              READY   STATUS    RESTARTS   AGE
appv1-746865b8c4-sdvfs            2/2     Running   0          12m
appv2-66995c8c5b-lwhvq            2/2     Running   0          12m
details-v1-567754d5d9-hrvxj       2/2     Running   0          33s
fortio-deploy-7dcd84c469-2ptkg    2/2     Running   0          82s
httpbin-85d76b4bb6-b7476          2/2     Running   0          3m53s
productpage-v1-857fcc5584-qhsm4   2/2     Running   0          33s
ratings-v1-94cb45f77-tq2zd        2/2     Running   0          33s
reviews-v1-6f9d875c6c-m6r8h       2/2     Running   0          33s
reviews-v2-7c77fcc7f7-7px88       2/2     Running   0          33s
reviews-v3-f4949cfcf-wf64n        2/2     Running   0          33s

kubectl exec $(kubectl get pod |grep fortio |awk -F " " '{print $1}') -c fortio -- /usr/bin/fortio curl http://httpbin:8000/get

显示如下：

HTTP/1.1 200 OK
server: envoy
date: Thu, 14 Sep 2023 13:31:39 GMT
content-type: application/json
content-length: 594
access-control-allow-origin: *
access-control-allow-credentials: true
x-envoy-upstream-service-time: 2

{
  "args": {},
  "headers": {
    "Host": "httpbin:8000",
    "User-Agent": "fortio.org/fortio-1.17.1",
    "X-B3-Parentspanid": "a0377da700bb7298",
    "X-B3-Sampled": "1",
    "X-B3-Spanid": "b9ed59aad9587016",
    "X-B3-Traceid": "ed7a15421d31226ea0377da700bb7298",
    "X-Envoy-Attempt-Count": "1",
    "X-Forwarded-Client-Cert": "By=spiffe://cluster.local/ns/default/sa/httpbin;Hash=1b7a933fd482b13c77ba522812f61497451fd586d381fe525e1bd597729eebb8;Subject=\"\";URI=spiffe://cluster.local/ns/default/sa/default"
  },
  "origin": "127.0.0.6",
  "url": "http://httpbin:8000/get"
}

4、触发断路器

在 DestinationRule 设置中，指定了 maxConnections: 1 和 http1MaxPendingRequests: 1。这些规则表明，如果超过一个以上的连接并发请求，则 istio-proxy 在为进一步的请求和连接打开路由时，应该会看到下面的情况。

以两个并发连接（-c 2）和发送 20 个请求（-n 20）调用服务：

$ kubectl exec -it fortio-deploy-7dcd84c469-2ptkg -c fortio -- /usr/bin/fortio load -c 2 -qps 0 -n 20 -loglevel Warning http://httpbin:8000/get

显示如下：

13:32:53 I logger.go:127> Log level is now 3 Warning (was 2 Info)
Fortio 1.17.1 running at 0 queries per second, 4->4 procs, for 20 calls: http://httpbin:8000/get
Starting at max qps with 2 thread(s) [gomax 4] for exactly 20 calls (10 per thread + 0)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [0] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
13:32:53 W http_client.go:806> [1] Non ok http code 503 (HTTP/1.1 503)
Ended after 8.154699ms : 20 calls. qps=2452.6
Aggregated Function Time : count 20 avg 0.00076311425 +/- 0.0002641 min 0.000375541 max 0.001333243 sum 0.015262285
## range, mid point, percentile, count
>= 0.000375541 <= 0.001 , 0.000687771 , 85.00, 17
> 0.001 <= 0.00133324 , 0.00116662 , 100.00, 3
## target 50% 0.000726799
## target 75% 0.000921943
## target 90% 0.00111108
## target 99% 0.00131103
## target 99.9% 0.00133102
Sockets used: 20 (for perfect keepalive, would be 2)
Jitter: false
Code 503 : 20 (100.0 %)
Response Header Sizes : count 20 avg 0 +/- 0 min 0 max 0 sum 0
Response Body/Total Sizes : count 20 avg 153 +/- 0 min 153 max 153 sum 3060
All done 20 calls (plus 0 warmup) 0.763 ms avg, 2452.6 qps

只有 20%成功了，其余的都断开了

Response Header Sizes : count 20 avg 0 +/- 0 min 0 max 0 sum 0
Response Body/Total Sizes : count 20 avg 153 +/- 0 min 153 max 153 sum 3060
All done 20 calls (plus 0 warmup) 0.763 ms avg, 2452.6 qps

9.7.2 超时

在生产环境中经常会碰到由于调用方等待下游的响应过长，堆积大量的请求阻塞了自身服务，造成雪崩的情况，通过超时处理来避免由于无限期等待造成的故障，进而增强服务的可用性，Istio 使用虚拟服务来优雅实现超时处理。

下面例子模拟客户端调用 nginx，nginx 将请求转发给 tomcat。nginx 服务设置了超时时间为 2 秒，如果超出这个时间就不在等待，返回超时错误。tomcat 服务设置了响应时间延迟 10 秒，任何请求都需要等待 10 秒后才能返回。client 通过访问 nginx 服务去反向代理 tomcat 服务，由于 tomcat 服务需要 10 秒后才能返回，但 nginx 服务只等待 2 秒，所以客户端会提示超时错误。

1、上传镜像，yaml文件

把 busybox.tar.gz、 nginx.tar.gz、 tomcat-app.tar.gz 上传到工作节点

$ docker load -i nginx.tar.gz
$ docker load -i busybox.tar.gz
$ docker load -i tomcat-app.tar.gz

控制节点创建目录

$ pwd
/root/istio/timeout

$ /root/istio/timeout

nginx-deployment.yaml

$ cat nginx-deployment.yaml

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-tomcat
  labels:
    server: nginx
    app: web
spec:
  replicas: 1
  selector:
    matchLabels:
      server: nginx
      app: web
  template:
    metadata:
      name: nginx
      labels:
        server: nginx
        app: web
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        imagePullPolicy: IfNotPresent
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat
  labels:
    server: tomcat
    app: web
spec:
  replicas: 1
  selector:
    matchLabels:
      server: tomcat
      app: web
  template:
    metadata:
      name: tomcat
      labels:
        server: tomcat
        app: web
    spec:
      containers:
      - name: tomcat
        image: docker.io/kubeguide/tomcat-app:v1
        imagePullPolicy: IfNotPresent

nginx-tomcat-svc.yaml

$ cat nginx-tomcat-svc.yaml

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  selector:
    server: nginx
  ports:
  - name: http
    port: 80
    targetPort: 80
    protocol: TCP
---
apiVersion: v1
kind: Service
metadata:
  name: tomcat-svc
spec:
  selector:
    server: tomcat
  ports:
  - name: http
    port: 8080
    targetPort: 8080
    protocol: TCP

virtual-tomcat.yaml

$ cat virtual-tomcat.yaml

---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: nginx-vs
spec:
  hosts:
  - nginx-svc
  http:
  - route:
    - destination:
        host: nginx-svc
    timeout: 2s
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: tomcat-vs
spec:
  hosts:
  - tomcat-svc
  http:
  - fault:
      delay:
        percentage:
          value: 100
        fixedDelay: 10s
    route:
    - destination:
        host: tomcat-svc

virtual-tomcat.yaml 资源清单重点知识讲解

第一：故障注入：

  http:
  - fault:
      delay:
        percentage:
          value: 100
        fixedDelay: 10s

该设置说明每次调用 tomcat-svc 的 k8s service，都会延迟 10s 才会调用。

第二：调用超时：

  hosts:
  - nginx-svc
  http:
  - route:
    - destination:
        host: nginx-svc
    timeout: 2s

该设置说明调用 nginx-svc 的 k8s service，请求超时时间是 2s。

2、部署 tomcat、nginx 服务

需要对 nginx-deployment.yaml 资源文件进行 Istio 注入，将 nginx、tomcat 都放入到网格中。可以采用手工注入 Istio 方式。

$ kubectl apply -f nginx-deployment.yaml

查看 Istio 注入情况：

[root@k8s-master01 timeout]# kubectl get pod |grep tomcat
nginx-tomcat-d4d765748-ttfsj      2/2     Running   0          40s
tomcat-8484c667bf-xsg45           2/2     Running   0          40s

3、部署 nginx 和 tomcat 的 service

$ kubectl apply -f nginx-tomcat-svc.yaml

4、部署虚拟服务

$ kubectl apply -f virtual-tomcat.yaml

5、设置超时时间

$ kubectl exec -it $(kubectl get pod |grep nginx-tomcat|awk -F " " '{print $1}') -- bash

## cat > /etc/nginx/conf.d/default.conf << EOF
server {
    listen       80;
    listen  [::]:80;
    server_name  localhost;

    #access_log  /var/log/nginx/host.access.log  main;

    location / {
         proxy_pass http://tomcat-svc:8080;
         proxy_http_version 1.1;
    }

    #error_page  404              /404.html;

    ## redirect server error pages to the static page /50x.html
    #
    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
        root   /usr/share/nginx/html;
    }

    ## proxy the PHP scripts to Apache listening on 127.0.0.1:80
    #
    #location ~ \.php$ {
    ##    proxy_pass   http://127.0.0.1;
    #}

    ## pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
    #
    #location ~ \.php$ {
    ##    root           html;
    ##    fastcgi_pass   127.0.0.1:9000;
    ##    fastcgi_index  index.php;
    ##    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
    ##    include        fastcgi_params;
    #}

    ## deny access to .htaccess files, if Apache's document root
    ## concurs with nginx's one
    #
    #location ~ /\.ht {
    ##    deny  all;
    #}
}

EOF

         proxy_pass http://tomcat-svc:8080;
         proxy_http_version 1.1;

编辑完后，再执行如下语句验证配置和让配置生效：

## nginx -t

## nginx -s reload

这样，整个样例配置和部署都完成了。

6、验证超时

登录 client，执行如下语句：

$ kubectl run busybox --image busybox:1.28 --restart=Never --rm -it busybox -- sh


$ time wget -q -O - http://nginx-svc
wget: server returned error: HTTP/1.1 504 Gateway Timeout
Command exited with non-zero status 1
real    0m 2.00s
user    0m 0.00s
sys 0m 0.00s


$ while true; do wget -q -O - http://nginx-svc; done
wget: server returned error: HTTP/1.1 504 Gateway Timeout
wget: server returned error: HTTP/1.1 504 Gateway Timeout
wget: server returned error: HTTP/1.1 504 Gateway Timeout
wget: server returned error: HTTP/1.1 504 Gateway Timeout
wget: server returned error: HTTP/1.1 504 Gateway Timeout

每隔 2 秒，由于 nginx 服务的超时时间到了而 tomcat 未有响应，则提示返回超时错误。验证故障注入效果，执行如下语句：

$ wget -q -O - http://tomcat-svc:8080

...
real    0m 10.02s
user    0m 0.00s
sys 0m 0.00s

9.7.3 故障注入和重试

Istio 重试机制就是如果调用服务失败，Envoy 代理尝试连接服务的最大次数。而默认情况下，Envoy 代理在失败后并不会尝试重新连接服务，除非我们启动 Istio 重试机制。

下面例子模拟客户端调用 nginx，nginx 将请求转发给 tomcat。tomcat 通过故障注入而中止对外服务，nginx 设置如果访问 tomcat 失败则会重试 3 次。

$ cd /root/timeout/
$ kubectl delete -f .
$ kubectl apply -f nginx-deployment.yaml
$ kubectl apply -f nginx-tomcat-svc.yaml
$ kubectl get pods

NAME	READY	STATUS	RESTARTS AGE
busybox	2/2	Running	0 55m
nginx-7f6496574c-zbtqj	2/2	Running	0 10m
tomcat-86ddb8f5c9-dqxcq	2/2	Running	0 35m

$ vim virtual-attempt.yaml

---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: nginx-vs
spec:
  hosts:
  - nginx-svc
  http:
  - route:
    - destination:
        host: nginx-svc
    retries:
      attempts: 3
      perTryTimeout: 2s
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: tomcat-vs
spec:
  hosts:
  - tomcat-svc
  http:
  - fault:
      abort:
        percentage:
          value: 100
        httpStatus: 503
    route:
    - destination:
        host: tomcat-svc

$ kubectl apply -f virtual-attempt.yaml

上诉虚拟服务资源清单解读：

第一：故障注入。

该虚拟服务的作用对象就是 tomcat-svc。使用此故障注入后，在网格中该tomcat 就是不可用的。

      abort:
        percentage:
          value: 100
        httpStatus: 503

abort 是模拟 tomcat 服务始终不可用，该设置说明每次调用 tomcat-svc 的 k8s service， 100%都会返回错误状态码 503。

第二：调用超时：

  hosts:
  - nginx-svc
  http:
  - route:
    - destination:
        host: nginx-svc
    retries:
      attempts: 3
      perTryTimeout: 2s

该设置说明调用 nginx-svc 的 k8s service，在初始调用失败后最多重试 3 次来连接到服务子集，每个重试都有 2 秒的超时。

测试

$ kubectl exec -it nginx-tomcat-7dd6f74846-rdqqf -- /bin/sh
## apt-get update

## apt-get install vim -y
## vi /etc/nginx/conf.d/default.conf
## nginx -t
## nginx -s reload

验证重试是否生效

$ kubectl run busybox --image busybox:1.28 -- restart=Never --rm -it busybox -- sh

## wget -q -O - http://nginx-svc

$ kubectl logs -f nginx-tomcat-d4d765748-mrhdp -c istio-proxy

执行结果如下：

请求三次，请求失败，第四次返回503

由上图可知，重试设置生效。

总结：

9.1 微服务基本介绍

9.2 微服务架构发展进程

9.3 Istio 概念、架构、组件详细介绍

9.4 在 k8s 平台安装 Istio

9.5 在 k8s 集群部署 bookinfo 在线书店，开启 istio 功能

9.6 通过 Istio 实现灰度发布

9.7 istio 核心功能演示

第9章-Istio微服务

9.1 微服务基本介绍

9.2 微服务架构发展进程

9.3 Istio 概念、架构、组件详细介绍

9.3.1 Istio 基本介绍

9.3.2 Istio 核心特性

1） 断路器

2） 超时

3） 重试

4） 按照流量百分比代理

9.3.3 Istio 架构

9.4 在k8s 平台安装 Istio

9.4.1 准备安装 Istio 要的压缩包

9.4.2 安装 istio

1. 下载镜像：

2. 安装

3. 验证 istio 是否部署成功

4. 卸载 istio 集群，暂时不执行，记住这个命令即可

9.5 在k8s 集群部署 bookinfo 在线书店，开启istio 功能

9.5.1 在线书店功能介绍

9.5.2 部署应用

9.5.3 启动应用服务

1. 进入 istio 安装目录。

2. istio 默认自动注入 sidecar

3. 使用 kubectl 部署应用

4.确认所有的服务和 Pod 都已经正确的定义和启动：

拓展：解决k8s中命名空间无法删除的问题

5. 确认 Bookinfo 应用是否正在运行

6. 确定 Ingress 的 IP 和端口

9.5.4 卸载 bookinfo 服务

9.6 通过 Istio 实现灰度发布

9.6.1 什么是灰度发布？

9.6.2 使用 istio 进行金丝雀发布

工作节点上传镜像并导入：

创建金丝雀服务

创建 service

查询canary svc，测试访问

创建 gateway

创建 virtualservice

获取 Ingress_port:

验证金丝雀发布效果：

9.7 istio 核心功能演示

9.7.1 断路器

测试断路器：

1、在 k8s 集群创建后端服务

2、配置断路器

3、添加客户端访问 httpbin 服务

4、触发断路器

9.7.2 超时

1、上传镜像，yaml文件

nginx-deployment.yaml

nginx-tomcat-svc.yaml

virtual-tomcat.yaml

2、部署 tomcat、nginx 服务

3、部署 nginx 和 tomcat 的 service

4、部署虚拟服务

5、设置超时时间

6、验证超时

9.7.3 故障注入和重试

第一：故障注入。

第二：调用超时：

测试

1）断路器

2）超时

3）重试

4）按照流量百分比代理
